                                                         特点

        ⊙  输入采用数字校正系统，测量***稳定。

        ⊙ 采用******PID智能调节算法，具备自整定功能。

         ⊙ 采用***模块化结构，提供丰富的输出规格。

         ⊙ 人性化设计的操作方法，易学易用。

         ⊙ 具备多种外型尺寸选择，可提供多种电源模式。

         ⊙ 具有多种报警模式及变送输出、RS485通讯等功能。

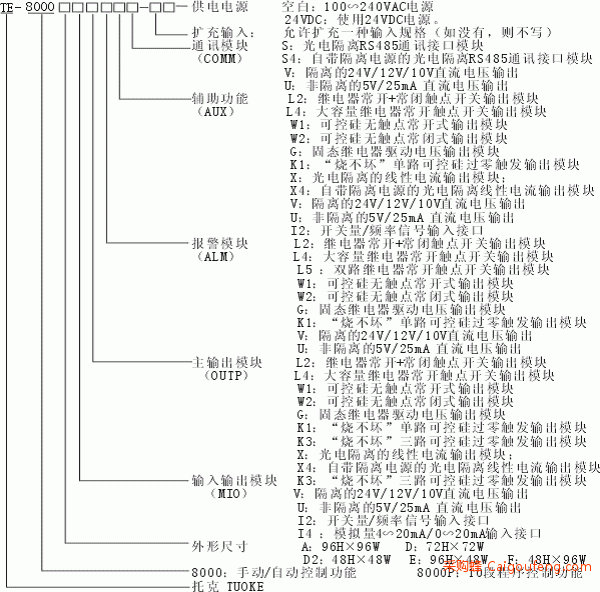

一、型号含义

注意：TE-8000型仪表型号共由10部分组成，例如：

TE - 8000ANXL5NS4 - F224VDC

1     2   3 4 5 6  7 8     9   10

这表示一台仪表基本功能为TE-8000型，面板尺寸为A型（96×96mm），多功能输入/输出（MIO ）没有安装模块，主输出（OUTP）安装线性电流输出模块，报警ALM安装L5双路继电器触点输出模块，辅助接口（AUX）没有安装模块，通讯接口（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；有额外扩充的输入规格（F2 型辐射式高温温度计）；仪表供电电源为24VDC电源。

二、技术规格

●输入规格（一台仪表即可兼容）：热电偶：K、S、R、E、J、T、N 热电阻：Cu50、Pt100 线性电压：0∽5V 、1∽5V 、0∽1V 、0∽100mV 、0∽20mV 等线性电流（需外接分流电阻）：0∽10mA 、0∽20mA 、4∽20mA 等扩充规格：在保留上述输入规格基础上，允许用户***一种额外输入规格（可能需要提供分度表）

●测量范围： K(-50∽+1300℃)、S(-50∽+1700℃)、T(-200∽+350℃)  E(0∽800℃)、J(0∽1000℃)、N(0∽1300℃)、Cu50(-50∽+150℃) 、Pt100(-200∽+600℃)线性输入：-1999~+9999 由用户定义

●测量精度：0.5级

●分辨率：对于K、E、T、N、J、Cu50、Pt100可达0.1℃，对于S为1℃

●响应时间：≤0.5 秒（设置数字滤波参数dL=0时）

●调节方式：位式调节方式（回差可调）人工智能调节，包含模糊逻辑PID调节及参数自整定功能的***控制算法

●输出规格（模块化）：继电器触点开关输出（常开+常闭）：250VAC/1A 或30VDC/1A 可控硅无触点开关输出（常开或常闭）：100∽240VAC/0.2A （持续），2A（20mS 瞬时，重复周期大于5S） SSR电压输出：12VDC/30mA (用于驱动SSR固态继电器) 可控硅触发输出：可触发5∽500A 的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块线性电流输出：0∽10mA 或4∽20mA 可定义 (安装X模块时输出电压≥10.5V；X4模块输出电压≥7V)

●报警功能：上限、下限、正偏差、负偏差等4种方式，***多可输出3路，有上电免除报警选择功能

●电磁兼容：IEC61000-4-4 （电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5 （浪涌），4KV

●隔离耐压：电源端、继电器触点及信号端相互之间≥2300V；相互隔离的弱电信号端之间≥600V

●电源：100∽240VAC，-15%，+10% / 50∽60Hz ；或24VDC/AC，-15%，+10%

●电源消耗：≤5W

●环境温度：0∽50℃

●面板尺寸：96×96mm、48×96mm 、96×48mm、48×48mm、72×72mm

●开口尺寸：92×92mm、45×92mm、92×45mm、45×45mm、68×68mm
